在本應用筆記中，我們將向您展示如何使用miniDSP將低音炮更完美的集成到您的音響系統中。
準備
要用miniDSP把低音炮集成到現有的雙通道立體聲揚聲器系統，實際上miniDSP是充當了主揚聲器和低音炮之間的電子分頻器，因此您將需要以下硬件：
miniDSP 2x4，或者平衡版的miniDSP Bal 2x4。
另外您還需要：
miniDSP插件：2 Way Advanced 21.
測量麥克風：例如UMIK-1及配合其開展測量工作的REW（Room EQ Wizard）軟件。
（另請參閱文末的“其他選項”，給出了更多硬件推薦）
1.硬件配置

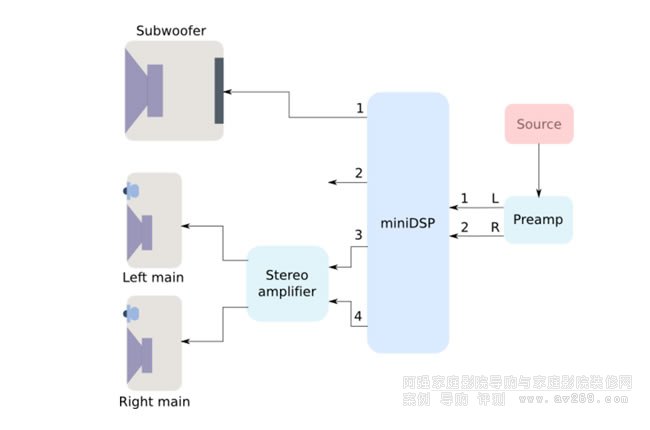

下圖顯示了典型的硬件配置，下圖中有一個立體聲放大器和一個有內置放大器的低音炮（有源低音炮）。如果有可能，請禁用低音炮的內部分頻器，否則請將分頻器設置為盡可能高的頻率（因為下述方案將使用miniDSP的分頻器）。
2.初始化miniDSP
雙擊已安裝的插件將其打開。如果您收到有關安裝Adobe AIR的消息，請退出該插件，并允許Adobe AIR進行安裝，然后重新啟動該插件。

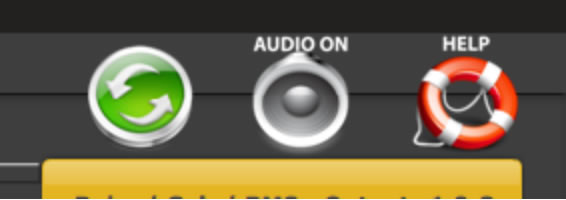

點擊同步按鈕（綠色）。在對話框中，點擊“重置為默認值(Restore to default)”。
然后將看到如下框圖：

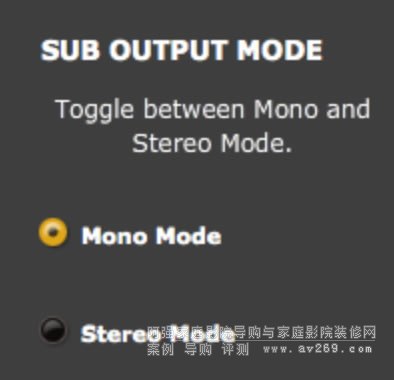

首先點擊每個分頻器（Crossover）塊，并確保所有分頻濾波器都已通過打開旁路（Bypass）按鈕確保在未使用狀態。然后點擊系統設置標簽，并確保副輸出模式設置為單聲道模式：
3.均衡低音炮
為了均衡低音炮，您只需將音頻接口連接到輸入通道1 ，并在參數均衡器（ParametricEQ） - 輸出1上進行所有均衡操作。
確保您的主放大器已關閉（或者，您可以使用miniDSP插件界面將輸出通道3和4靜音）。
如果您擁有的是密閉箱式的低音炮，您可能會想使用林柯維茨變換(Linkwitz Transform)來擴展其低音響應。那么請參閱應用筆記《林柯維茨變換 - 一步一步》。（另請參閱下面的注釋。）
現在，開始均衡您的低音炮。最好的方法是使用Room EQ Wizard和Auto-EQ功能。有關如何執行此操作的說明，請參閱應用筆記：《使用REW進行Auto-EQ調諧》。（切記：將生成的濾波器加載到輸出通道1中。）
最后，一旦你的EQ完成設置，點擊“復制到輸出2”按鈕。這將確保右聲道音頻通道與左聲道相同。（注意這是必要的，即使輸出通道2沒有物理連接到任何東西。
注意：如果在有現有濾波器的情況下（如Linkwitz變換）加載REW文件，則必須使用a。確保REW在用于自動EQ和b的濾波器數量方面受到限制。在加載之前編輯REW文件以包含來自Linkwitz Tranform的系數。
4.均衡主聲道（可選）
這一步是可選的。如果您愿意，可以使用通道3和4上的Parametiric EQ模塊對主揚聲器進行均衡。有關如何操作的指導原則，請參閱應用筆記《構建2way分頻器》中的“測量并均衡揚聲器”部分。（在此過程中，您需要關閉超低音揚聲器，或者在miniDSP插件界面中將輸出通道1和2靜音。）
5.集成低音炮
點擊miniDSP插件界面中上部的分頻器按鈕。
對于輸出通道1，啟用低通濾波器（關閉Bypass按鈕）。作為起點，將頻率設置為80 Hz，濾波器類型設置為LR 24db /八度。
對于輸出通道3，啟用高通濾波器（關閉Bypass按鈕）。作為起點，將頻率設置為80 Hz，濾波器類型設置為LR 24db /八度。

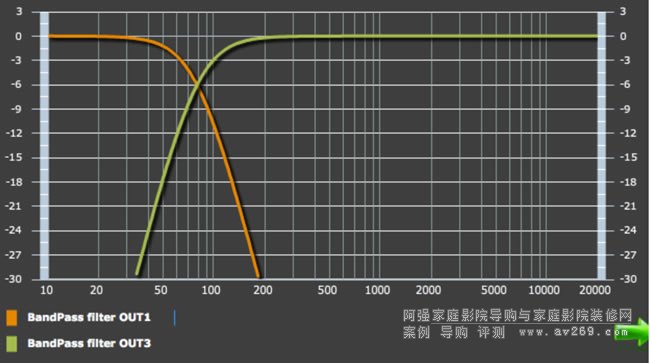

分頻器的圖形應如下所示：
現在運行測量掃描（將麥克風放在聆聽位置），查看左揚聲器和低音炮的組合響應。您可能需要進一步調整：

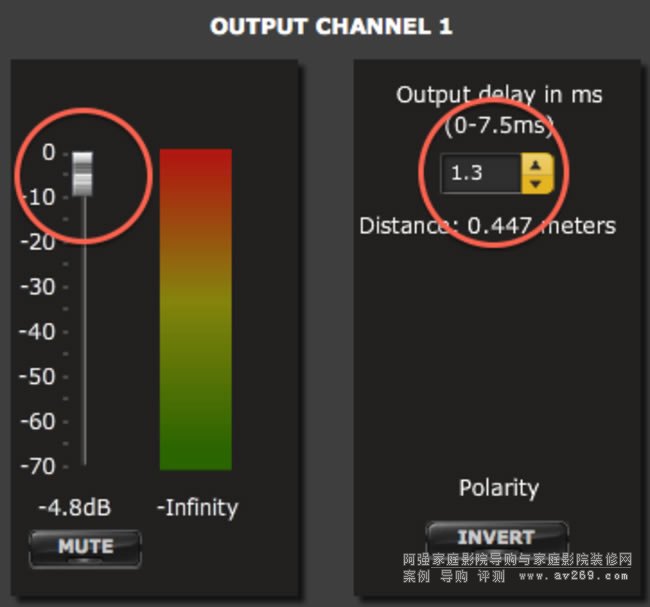

調整通道1（超低音揚聲器）或通道3（主揚聲器）的增益，以使聲級相匹配。通常，低音炮的稍高一點在主觀上是令人愉悅的。
調整主功放或超低音揚聲器的延時。這相當于許多超低音揚聲器的相位調節。
調整高通和低通濾波器的頻率和斜率。請注意，濾波器不必匹配。如果主功放已經滾降，那么高通濾波器中的較低斜率可以更好地匹配低通濾波器。最后，重要的是獲得平滑的響應曲線。
一旦你滿意，進入下面2/4通道的分頻器設置，并將剛完成的設置復制過去。
您還可以嘗試不同的低音炮位置，甚至可以使用多個低音炮，以獲得最佳響應。如果您有任何疑問，請不要忘記詢問miniDSP論壇。
其他選項
除了上面給出的硬件選擇，您還可以使用任何具有更多輸出通道的miniDSP硬件單元。這適用于將低音炮集成到有源揚聲器中的情況，也適用于將常規雙聲道設置與低音炮集成在一起。有了這些選項，您還可以獨立均衡多個低音炮聲道：
對于雙通道輸入，miniDSP 2x8套件或miniDSP 4x10 Hd盒裝單元以及4x10插件。
對于多通道（即5.1或7.1）輸入，miniDSP 8x8套件或miniDSP 10x10 Hd盒裝單元以及10x10插件。
對于純數字輸入和輸出，nanoDIGI 2x8 K套件或nanoDIGI 2x8 B盒裝單元以及nanoDIGI 2x8插件。
