雅馬哈M-5000立體聲功放介紹

雅馬哈M-5000立體聲功放介紹，擁有130多年的經驗，雅馬哈已成長為世界熟知的音響公司。M-5000體現了歷史悠久的工藝和市場領先的創新精神，并作為高保真音頻復制的縮影。

200 W + 200 W (4 ohm, 20 Hz-20 kHz, 0.07% THD, 2-ch driven)
100 W + 100 W (8 ohm, 20 Hz-20 kHz, 0.07% THD, 2-ch driven)
精心設計的平衡信號傳輸
浮動和平衡的功率放大器布局，更改善其駕馭性
對稱設計，以隔離左右聲道
采用短信號和電源供應路徑的低阻抗設計
改良的結構設計，實現剛性耐用。
大型環形鐵心電源變壓器

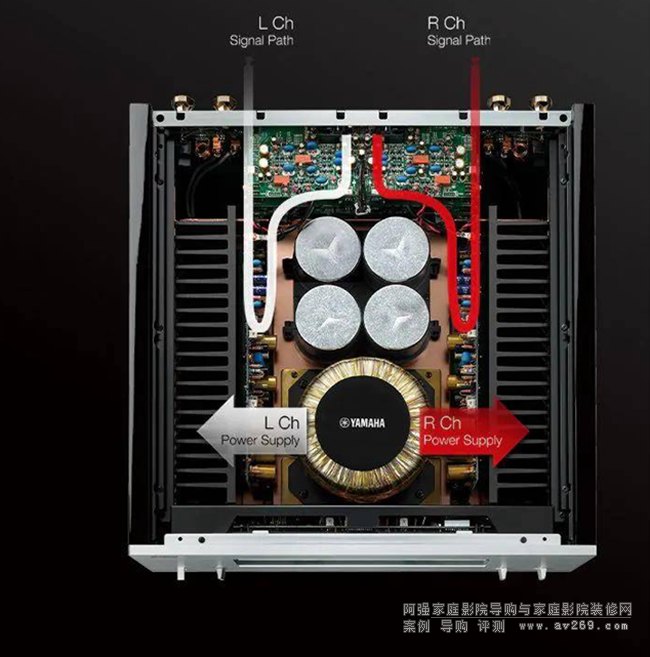

為演出而設計
精心設計的 M-5000 采用完美對稱的布局，同時以物理及電氣隔離左右聲道。刻意簡潔的設計也大幅減少信號路徑，以減少能量損失，并達到更低的阻抗以展現高保真的表現。

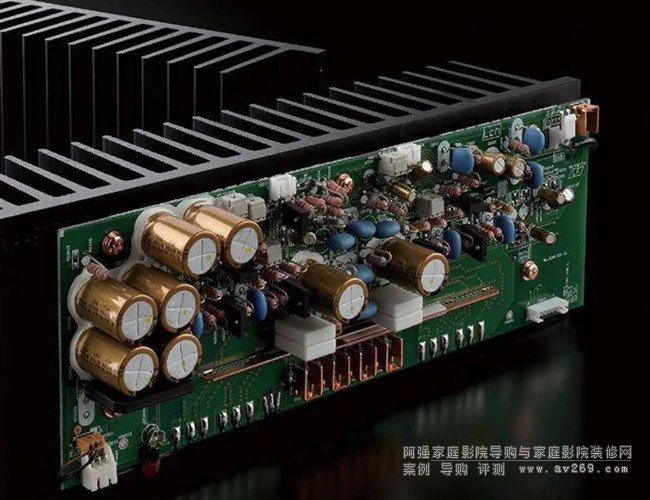

浮動平衡式功率放大器采用MOSFETs
與傳統功率放大器電源供應通過功率晶體管與負極接地設計不同，M-5000 的電源供應于輸出階段直接連接正極與負極。由接地端完全浮動整個功率放大電路，以消除任何因?yàn)槲⑿〉碾妷翰▌?dòng)或是接地干擾所造成的不良影響。

剛性的框架結構采用機械式接地概念
M-5000 的全新設計，大幅提高其剛性 - 減少不必要的振動，以達到精準的聲音表現。此外，采用機械式接地概念，使用螺栓將電源變壓器、濾波電容器和散熱器直接固定至剛性的流線型結構，以確保得到完整支撐并消除振動的影響。

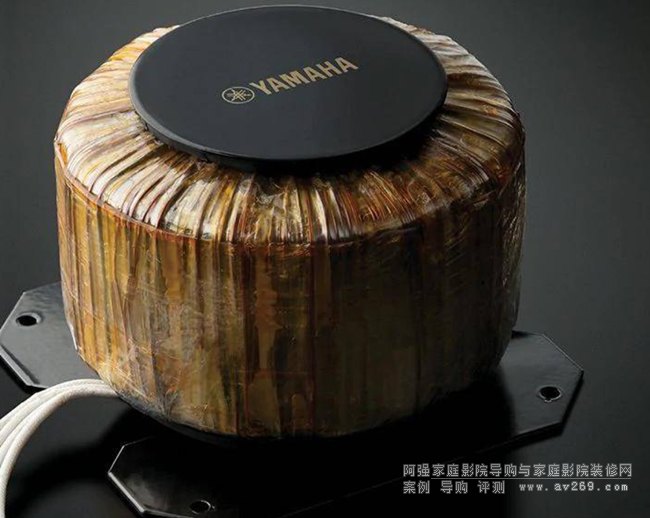

大型環形鐵心變壓器和低阻抗設計
為達到高保真表現，大型環形變壓器采用 3 mm 厚的純黃銅底座，可抑制不必要的振動。此外，由于低磁漏，電源變壓器不會影響周遭的音頻回路。與傳統設計相較，繞鐵心拉出的銅線能顯著降低能量耗損，有助于低阻抗設計。

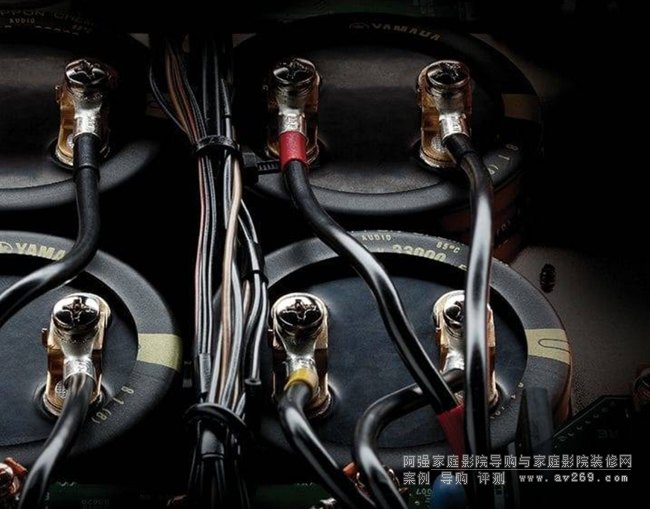

電源供應使用厚實導線和螺絲接線方式
厚實導線和螺絲接線方式有助于 M-5000 的低阻抗設計 - 最大幅度減少傳統聯機和配線組件經常產生的能量損失。濾波電容直接使用螺絲和黃銅制端子取代焊接，達到強固且低阻抗的連接。

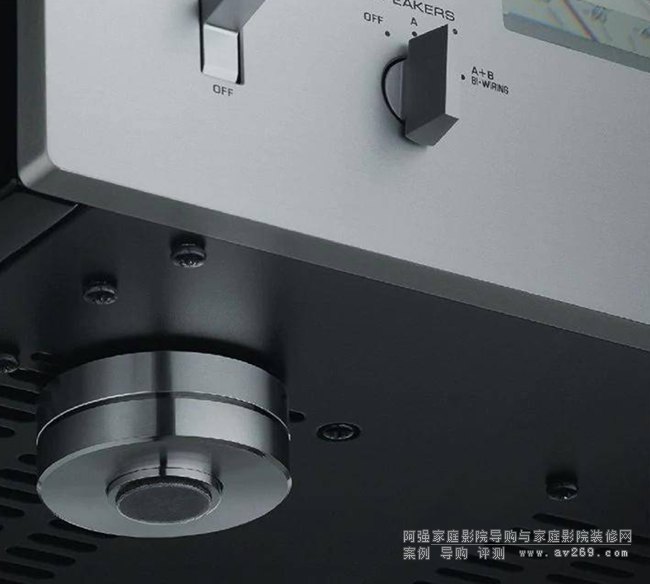

定制設計的支腳
設計 M-5000 這款旗艦機型時，仔細考慮每個設計細節。結構展現其精湛工藝，同時體現我們對高水平表現的癡迷。腳座也不例外，與C-5000一樣，耐用的定制黃銅支腳可作為分離點，可與防刮底座配合使用，以實現精致的表面。

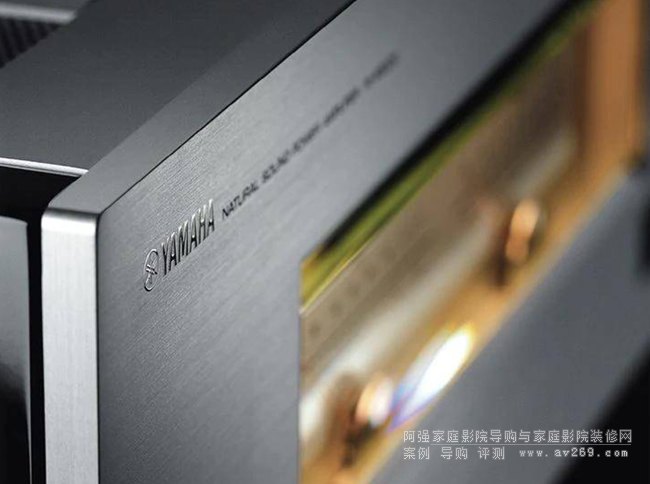

精致的大型儀表板展現音樂動態
M-5000 的前面板配備大型高精度儀表板，用戶可直接檢視音樂動態。精致的儀表板厚度達 7 mm，是由朝日玻璃制成，更添 M-5000 奢華和優雅美感。

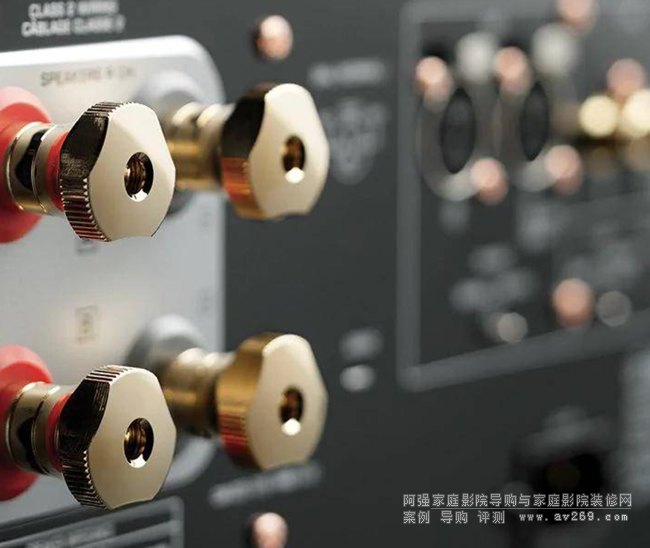

高級揚聲器端子
M-5000 采用超大型螺旋式揚聲器端子，確保方便使用和安全連接。采用 Yamaha 原創的設計以純黃銅塊切割而成，展現對細節和質量的注重。3 mm 的端子底板也采用純黃銅制成，具備高強度和剛性，其無磁性特性，有助于降低失真。

音頻信息 輸入端子 RCA:1，BAL:1,TRIGGER IN：1
輸出端子 TRIGGER OUT：1
額定輸出功率（20 Hz—20 kHz，0.07% THD） 100 W + 100 W (8Ω， 2聲道驅動) 200 W + 200 W (4Ω, 2聲道驅動) 400 W (8Ω， 單聲道驅動)
動態功率 [IHF] 125 W + 125 W (8Ω) 170 W + 170 W (6Ω) 250 W + 250 W (4Ω) 500 W + 500 W (2Ω)
MAX有效輸出功率（JEITA,1 kHz, 10% THD） 270 W + 270 W (4Ω) 135 W + 135 W (8Ω)
功率帶寬 10 Hz-50 kHz (8Ω，0.1% THD，45 W)
阻尼系數 300 或更高 (8Ω，1 kHz)
輸入靈敏度/輸入阻抗 (1 kHz 100 W / 8 ohm ) (BAL) 2.0 Vrms / 47 kΩ，(LINE) 1.0 Vrms / 47 kΩ
MAX輸入信號電壓(1kHz，0.5% THD） (BAL) 2.20 Vrms, (LINE) 1.10 Vrms
頻率響應 +0 / -3 dB (5 Hz-100 kHz) +0 / -0.3 dB (20 Hz-20 kHz)
總諧波失真+噪音（20 Hz—20 kHz） 2 聲道驅動：0.035% (LINE[BAL]至SPEAKERS, 50 W/8 Ω)，單聲道驅動：0.05% (LINE [BAL]至SPEAKERS, 200 W/8Ω)
通道隔離（JEITA，輸入1.0 kΩ終端，1 kHz / 10 kHz） 90 dB 或更高 (1 kHz)，70 dB 或更高 (10 kHz)
信噪比（IHF－A網絡，輸入1.0 kΩ 短路，參考電平200W/4Ω） 110 dB
殘余噪音（IHF—A 網絡） (BAL) 40 uVrms, (LINE) 50 uVrms
儀表精確性 2.5級
一般 功耗 400W
待機功耗 關機模式：0.1 W，待機模式：0.2 W
最大功耗 800W
自動待機 YES
尺寸（寬*高*深） 435 x 180 x 464 mm
重量 26.9KG
